輕質(zhì)澆注料可以滿足苛刻使用條件下的隔熱保溫

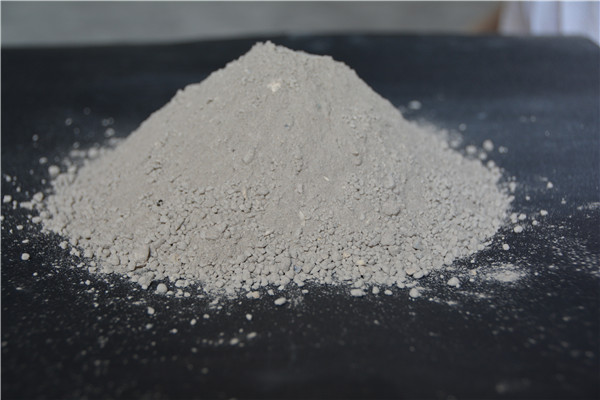

? ? ? ? 輕質(zhì)澆注料采用珍珠巖，蛭石，頁(yè)巖陶粒，聚輕球，外加水泥結(jié)合，現(xiàn)場(chǎng)攪拌后施工。輕質(zhì)澆注料具有強(qiáng)度高，體積密度小，導(dǎo)熱率低，保溫性能好，施工方便等優(yōu)點(diǎn)，是一種工業(yè)鍋爐保溫材料的理想選擇。施工方法：振動(dòng)或手工搗打施工。主要作用：隔熱保溫，降低爐墻外部溫度。
? ? ? ?輕質(zhì)澆注料尤其是高性能輕質(zhì)不定形耐火材料對(duì)于滿足苛刻使用條件下的隔熱保溫和使用安全性十分需要.滿足特定用途的新型輕質(zhì)原料及其澆注料成為耐火材料領(lǐng)域的熱點(diǎn).六鋁酸鈣基耐火材料以其良好的抗高溫性,抗還原氣氛和抗堿性而受到重視.合成六鋁酸鈣和尖晶石復(fù)合的輕質(zhì)骨料及用以制備Al2O3-CaO-MgO系隔熱澆注料是輕質(zhì)耐火材料的一種新嘗試,其組成,顯微結(jié)構(gòu)和性能的優(yōu)化十分必要.本文開展了CA6:MA質(zhì)量比為7:3的CA6-MA輕質(zhì)合成料及以其為骨料的Al2O3-CaO-MgO輕質(zhì)澆注料的性能優(yōu)化研究. 本研究主要內(nèi)容包括:⑴針對(duì)以往合成CA6-MA輕質(zhì)料主要采用固體起始物料時(shí)CaO和 MgO分散度有限之不足,嘗試了以可溶性鹽CaCl2和MgCl2·6H2O分別替代碳酸鈣和菱鎂礦作為CaO和MgO源,研究了其對(duì)CA6-MA輕質(zhì)料的體積密度,強(qiáng)度和顯微結(jié)構(gòu)的影響.CaCl2和 MgCl2·6H2O受熱分解后參與目標(biāo)物相的生成反應(yīng).當(dāng)部分或全部替代碳酸鈣,碳酸鎂后,均可制得具有微孔結(jié)構(gòu)的 CA6-MA輕質(zhì)料.隨著這兩種鹽加入量的增加,輕質(zhì)料的體積密度下降,顯氣孔率增加.當(dāng)MgCl2·6H2O加入量為9%時(shí),經(jīng)1450℃×3h燒制而得輕質(zhì)料的體積密度為1.05g/cm3,平均孔徑為0.7μm;當(dāng)CaCl2加入量為7%時(shí),體積密度為1.10g/cm3,平均孔徑為0.9μm.可溶鹽加入量的變化明顯改變了料的顯微結(jié)構(gòu).
? ? ? ?輕質(zhì)澆注料的配制和成型，與終至耐火澆注料的基本相同，其區(qū)別是輕骨料的容重小、易吸水，因此混煉時(shí)應(yīng)將稱好的輕骨料，倒進(jìn)強(qiáng)制式攪拌機(jī)中，先加水用量的一半的水，濕混均勻后，再加耐火粉料和水泥等，并加 余下的水混煉。在成型時(shí)，輕骨料易于上浮，造成分層，故振動(dòng)時(shí)間要短些，應(yīng)加以控制。
