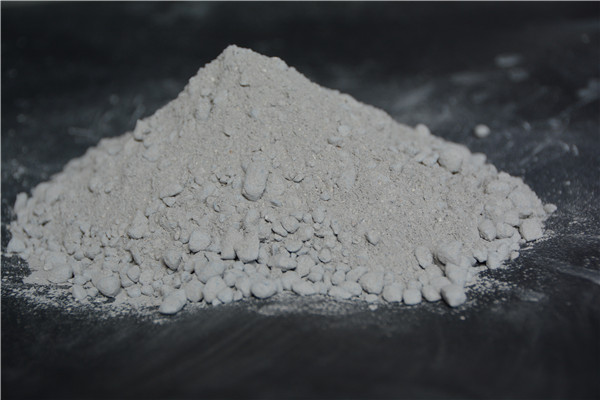

? ? ? ?輕質(zhì)澆注料是以鋁酸鹽水泥和高鋁細(xì)料、以及陶粒，外加若干添加劑配置而成的，該產(chǎn)品具有體積輕，抗壓強(qiáng)度高，耐酸及酸性氣體腐蝕。輕質(zhì)澆注料尤其是高性能輕質(zhì)不定形耐火材料對于滿足苛刻使用條件下的隔熱保溫和使用安全性十分需要.滿足特定用途的新型輕質(zhì)原料及其澆注料成為耐火材料領(lǐng)域的熱點.六鋁酸鈣基耐火材料以其良好的抗高溫性,抗還原氣氛和抗堿性而受到重視.合成六鋁酸鈣和尖晶石復(fù)合的輕質(zhì)骨料及用以制備Al2O3-CaO-MgO系隔熱澆注料是輕質(zhì)耐火材料的一種新嘗試,其組成,顯微結(jié)構(gòu)和性能的優(yōu)化十分必要.本文開展了CA6:MA質(zhì)量比為7:3的CA6-MA輕質(zhì)合成料及以其為骨料的Al2O3-CaO-MgO輕質(zhì)澆注料的性能優(yōu)化研究. 本研究主要內(nèi)容包括:⑴針對以往合成CA6-MA輕質(zhì)料主要采用固體起始物料時CaO和 MgO分散度有限之不足,嘗試了以可溶性鹽CaCl2和MgCl2·6H2O分別替代碳酸鈣和菱鎂礦作為CaO和MgO源,研究了其對CA6-MA輕質(zhì)料的體積密度,強(qiáng)度和顯微結(jié)構(gòu)的影響.CaCl2和 MgCl2·6H2O受熱分解后參與目標(biāo)物相的生成反應(yīng).當(dāng)部分或全部替代碳酸鈣,碳酸鎂后,均可制得具有微孔結(jié)構(gòu)的 CA6-MA輕質(zhì)料.隨著這兩種鹽加入量的增加,輕質(zhì)料的體積密度下降,顯氣孔率增加.當(dāng)MgCl2·6H2O加入量為9%時,經(jīng)1450℃×3h燒制而得輕質(zhì)料的體積密度為1.05g/cm3,平均孔徑為0.7μm;當(dāng)CaCl2加入量為7%時,體積密度為1.10g/cm3,平均孔徑為0.9μm.可溶鹽加入量的變化明顯改變了料的顯微結(jié)構(gòu).

? ? ? ? 輕質(zhì)澆注料的配制和成型，與終至耐火澆注料的基本相同，其區(qū)別是輕骨料的容重小、易吸水，因此混煉時應(yīng)將稱好的輕骨料，倒進(jìn)強(qiáng)制式攪拌機(jī)中，先加水用量的一半的水，濕混均勻后，再加耐火粉料和水泥等，并加 余下的水混煉。在成型時，輕骨料易于上浮，造成分層，故振動時間要短些，應(yīng)加以控制。
? ? ? ?輕質(zhì)澆注料是以鋁酸鹽水泥、高鋁細(xì)料、陶粒，外加若干添加劑配置而成，該產(chǎn)品具有體積輕，抗壓強(qiáng)度高，耐酸及酸性氣體腐蝕。隔熱、保溫、吸水率低等特點，施工簡便，是高溫下有耐堿腐蝕部位施工的理想產(chǎn)品。和易性好，粘結(jié)力強(qiáng)，初凝時間和施工可操作時間長，強(qiáng)度增長快、抗?jié)B性強(qiáng)、不需要酸化處理、易于保證砌體灰縫的密實飽滿，能顯著提高煙囪內(nèi)襯壁的氣密性、整體性和內(nèi)襯的防腐蝕能力，是高煙囪、高溫?zé)煹篮惋L(fēng)道內(nèi)襯的理想膠結(jié)材料，也可用于石油、化工、有色冶金等行業(yè)的耐酸池、槽等耐酸工程。耐酸磚、耐酸膠泥及抹面料耐酸磚、耐酸膠泥及抹面料是我廠自行研制開發(fā)的適用于電站鍋爐煙囪及熱網(wǎng)管道保溫專用的耐火材料，它具有耐酸腐蝕、耐溫、耐熱穩(wěn)定性、施工方便的特點。
